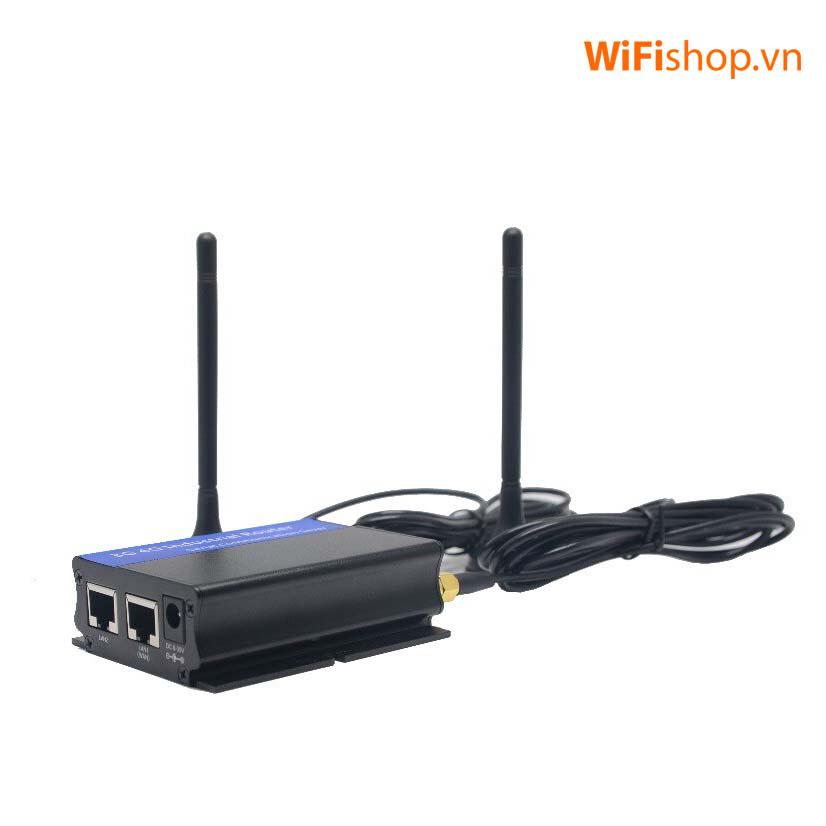

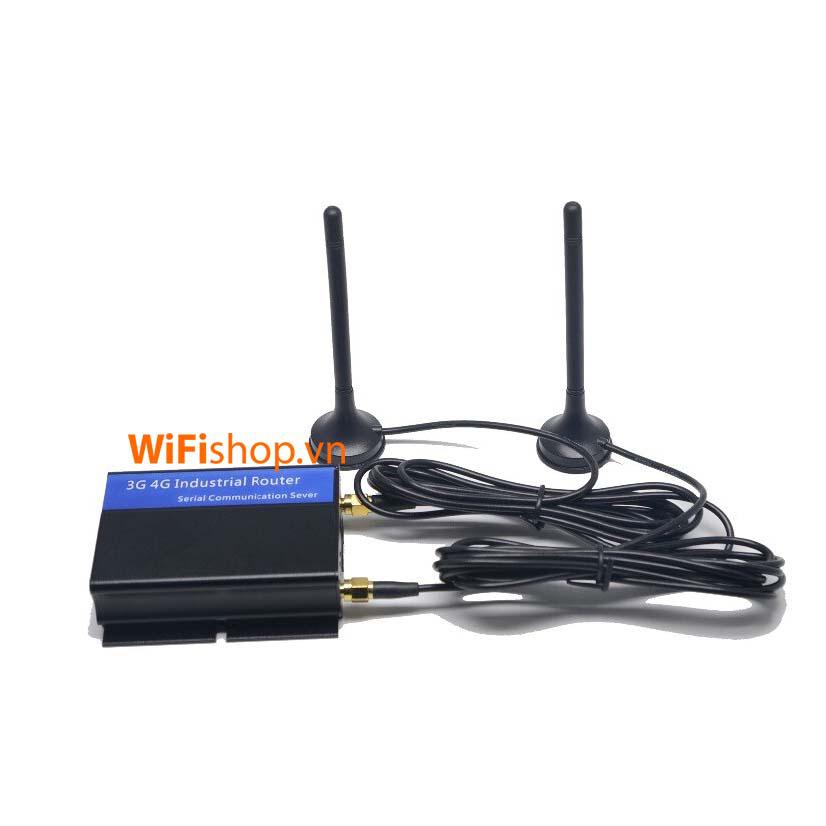

Bộ Phát WifFi 4G Công Nghiệp T260S

Bộ Phát WifFi 4G Công Nghiệp T260S sử dụng bộ xử lý 32 bit, nó có thể xử lý các giao thức và một lượng lớn dữ liệu ở tốc độ cao

Nó cũng có thể phù hợp với nhiều loại mô-đun công nghiệp cho internet 3G / 4G. (3G: WCDMA / EVDO / TD-SCDMA, 4G: TD-LTE / FDD-LTE). Cung cấp cổng mạng Ethernet 10 / 100M, đầu nối không dây WIFI, cổng nối tiếp, đầu nối USB để kết nối nhiều loại thiết bị đầu cuối.

Hỗ trợ cấu hình Web, quản lý dễ dàng và điều khiển tin nhắn từ xa.

Ứng dụng

Điện tử, công nghiệp dầu mỏ, khoáng sản, tài chính, truyền thông, an ninh công cộng, sưởi ấm, kiểm soát công nghiệp, khí tượng, bảo tồn nước, giao thông công cộng, hội đồng địa phương, v.v.

Đặc tính:

1: Áp dụng mô-đun không dây công nghiệp cao cấp.

2: Hỗ trợ 3G (WCDMA / CDMA / TD-SCDMA), 4G (FDD-LTE / TD-LTE).

3: Áp dụng vỏ kim loại, cấp bảo vệ IP30.

4: Điện áp rộng và đầu vào hiện tại: DC6-35V / 3A;

5: Bảo vệ kết nối điện chống đảo ngược, bảo vệ đột biến, bảo vệ chống tĩnh điện.

6: Phần mềm và phần cứng thiết kế đồng hồ chó, hỗ trợ chức năng chống trộm. Thiết bị bảo vệ hoạt động ổn định và đáng tin cậy.

7: Tự động phát hiện khi ngắt kết nối mạng, tự động khởi động lại khi không thành công, khởi động lại theo lịch, v.v.

8: Chức năng truyền trong suốt nối tiếp, Nó có thể truy cập vào chế độ điều khiển theo thứ tự bằng cổng nối tiếp, bộ định tuyến điều khiển và các thiết bị khác.

9: Chức năng quay số SMS, ngoại tuyến và khởi động lại

10: Hỗ trợ máy chủ ổ cắm và chế độ kết thúc của khách hàng.

11: Hỗ trợ các loại dịch vụ DDNS khác nhau.

12: Ánh xạ cổng, chức năng máy chủ DMZ

13: Hỗ trợ VPN, máy khách PPTP, máy khách L2TP.

14: Hỗ trợ chức năng đẩy quảng cáo theo chiều dọc của khách hàng.

Đặc tả giao diện 3 3

Qua một bên

Bên B

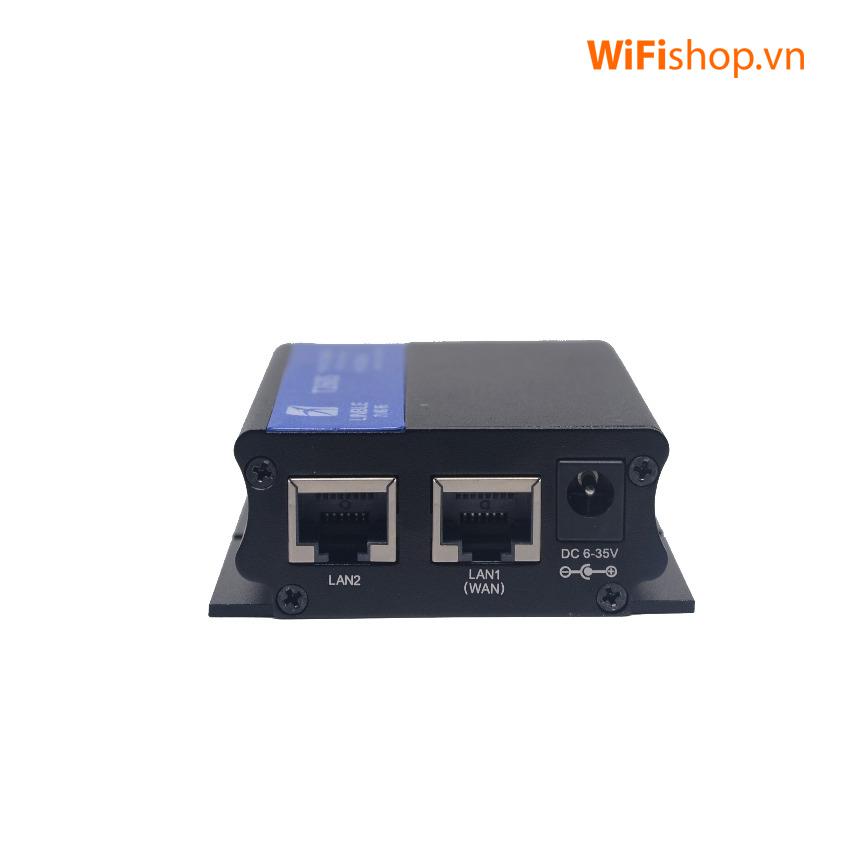

Qua một bên :

1. LAN1 / LAN2, Bộ kết nối RJ45 tiêu chuẩn ； LAN1 có thể được sử dụng làm cổng WAN trong chế độ bộ định tuyến tiêu chuẩn.

Đầu nối nguồn 2.DC Sử dụng đầu nối nguồn đầu tròn 2.1mm Bên trong + Dây. Bên ngoài: Tấn - Âm Đầu ra điện áp là 6-35V công suất lớn hơn 10W

Bên B

Đầu nối ăng ten 1、3G / 4G / WIFI: Sub Miniature A (phần bên ngoài là xoắn ốc và phần bên trong là đầu nối lỗ)

Chỉ số:

LAN1 / LAN2 [Đèn báo LAN1 / LAN2 bật bình thường khi internet dây kết nối với cổng LAN1 / LAN2. Đèn báo sẽ thỉnh thoảng nhấp nháy khi luồng dữ liệu đi qua.

Đèn SYS: Đèn SYS sẽ sáng khi nguồn được kết nối. Nó nhấp nháy chậm khi hệ thống khởi động bình thường. Nó nhấp nháy nhanh khi nhấn nút reset.

Đèn 3G / 4G: Đèn flash nhấp nháy nhanh khi quay số (AP kết nối cầu) ở chế độ kết nối cầu 3G / 4G hoặc WiFi. Nó sẽ được bật bình thường khi kết nối thành công.

3 Nút R (đặt lại): Nhấn nút này trong 5 giây khi ở trạng thái mở, đèn SYS sẽ nhấp nháy nhanh, khởi động lại. Sau đó, thiết lập lại thành công.

4. Đầu nối cổng nối tiếp: Đầu nối 2 chân 4 mm. Từ trái sang phải là GDN / TX / RX / DC +, DC + có thể được sử dụng làm đầu ra nguồn và đầu vào nguồn.

5. Khe cắm thẻ SIM: khe cắm tự khóa, khe cắm thẻ sẽ được bật lên khi nhấn và giữ nút màu vàng bên phải.

Bản đồ phác thảo vị trí lỗ hình 4uter

Thông số kỹ thuật hướng dẫn sử dụng cổng nối tiếp T260S

1. Dịch vụ nối tiếp có thể được chuyển sang chế độ đặt hàng và chế độ truyền trong suốt nối tiếp

a) Chế độ đặt hàng nối tiếp: Gửi một số đơn đặt hàng đến bộ định tuyến không dây bằng cổng nối tiếp, chúng tôi có thể lấy thời gian hiện tại, loại web hiện tại, tổng dữ liệu internet hiện tại, thông tin liên quan đến cường độ tín hiệu 3G / 4G hiện tại, thứ tự chi tiết có thể tham khảo bảng đặt hàng cổng nối tiếp.

b) Chế độ trong suốt của cổng nối tiếp: bạn có thể đặt địa chỉ IP và cổng của máy chủ bạn muốn kết nối, Tạo bộ định tuyến 3G / 4G được kết nối với máy chủ TCP hoặc UDP nhọn, thiết lập kênh truyền dữ liệu trong suốt, nhận ra việc truyền dữ liệu trong suốt.

C) Nếu đặt chức năng dịch vụ nối tiếp mở khi tắt nguồn, thì nó sẽ ở chế độ trong suốt nối tiếp và kết nối máy chủ tự động chỉ khi bật nguồn.

d) Nếu chức năng dịch vụ setial đóng khi tắt nguồn, thì nó sẽ ở chế độ thứ tự nối tiếp và trực tiếp nhận chế độ nối tiếp khi bật nguồn.

e) Bạn chỉ cần gửi tới ++ ++ nếu muốn quay lại chế độ đặt hàng nối tiếp từ chế độ trong suốt nối tiếp. Bạn chỉ cần vào AT ATO nếu bạn muốn quay lại chế độ trong suốt từ chế độ oder cổng nối tiếp.

2. Chế độ trong suốt nối tiếp có thể được chuyển sang chế độ cuối của khách hàng và chế độ máy chủ,

a) Chế độ kết thúc Customber là chế độ sử dụng bình thường, nó có thể tự động kết nối máy chủ từ xa khi bật nguồn và có thể thiết lập kênh dữ liệu trong suốt.

b) Chế độ máy chủ là chế độ thám tử, chờ kết nối tùy chỉnh.

Chỉ IP được gán từ viễn thông Trung Quốc là IP hiển thị trong mạng công cộng và nó có thể được sử dụng làm máy chủ. IP được gán từ truyền thông di động Trung Quốc và unicom Trung Quốc nằm trong IP mạng. Mạng bên ngoài không thể truy cập, vì vậy nó không thể được sử dụng làm máy chủ.

c) Nếu bạn muốn được sử dụng như một máy chủ, nó cũng có thể sử dụng chức năng DDNS. Cụ thể là việc buộc một DN cố định với IP được gán ngẫu nhiên, cuối khách hàng chỉ cần kết nối tên miền cố định này và không phải lo lắng về tần suất địa chỉ IP.

d) Cho đến nay, có rất nhiều nhà cung cấp dịch vụ DDNS cung cấp, chẳng hạn như, Or Or, và 332, và chỉ cần áp dụng cho các thông tin liên quan (như DN, tên người dùng, mật khẩu) cho nhà cung cấp dịch vụ và điền vào 3G / Cài đặt bộ định tuyến 4G. Bộ định tuyến 3G / 4G có thể kết nối các nhà cung cấp phù hợp và tự động và hoàn thành tên ký túc xá cố định.

3.Nếu chức năng nối tiếp bị đóng (chức năng cổng nối tiếp trong suốt đóng), thì thứ tự cổng nối tiếp có thể được sử dụng.

T260S là kết thúc của khách hàng và nhận ra truyền dữ liệu nối tiếp

1. Sử dụng cổng của máy tính (Đầu cuối A) và đầu nối nối tiếp của T260S (GND / TX1 / RX1 từ phải sang trái) kết nối cổng nối tiếp của máy tính .it phải là (GND / RX / TX), Cụ thể là chân số 5, Chân số 2, chân số 3.

2. Sử dụng một máy tính khác (Máy chủ B), Liên kết T260S với đường truyền Internet hoặc WIFI, Cài đặt web mở của bộ định tuyến Wirless (192.168.10.1), Dịch vụ hệ thống mở, Bắt đầu, Chọn seri serive seri để đặt

Chế độ làm việc hiện tại Cài đặt 3G Cài đặt mạng LAN, Cài đặt WiFi Quản lý Qos Bảo mật web Dịch vụ hệ thống Cài đặt bộ định tuyến

Dịch vụ ảo Ứng dụng đặc biệt DMZ cài đặt Dịch vụ tin nhắn nối tiếp NAT một lần

T260S là kết thúc của khách hàng và nhận ra truyền dữ liệu nối tiếp

1. Sử dụng cổng của máy tính (Đầu cuối A) và đầu nối nối tiếp của T260S (GND / TX1 / RX1 từ phải sang trái) kết nối cổng nối tiếp của máy tính .it phải là (GND / RX / TX), Cụ thể là chân số 5, Chân số 2, chân số 3.

2. Sử dụng một máy tính khác (Máy chủ B), Liên kết T260S với đường truyền Internet hoặc WIFI, Cài đặt web mở của bộ định tuyến Wirless (192.168.10.1), Dịch vụ hệ thống mở, Bắt đầu, Chọn seri serive seri để đặt

3. Cài đặt phần mềm nối tiếp máy chủ trong máy tính No.B. Đặt loại máy chủ: Máy chủ TCP, Địa chỉ IP của Máy chủ: 192.168.10.2, Cổng nối tiếp: 5000.Router sẽ tự động tìm kiếm xuất tinh và theo dõi kết nối thành công. Một số phần mềm sẽ tự động nhận địa chỉ IP và không thể sửa lại, sau đó nó vào màn hình cài đặt WEB, sửa đổi tham số của dịch vụ nối tiếp cho bộ định tuyến. Làm cho địa chỉ IP của máy chủ được tích hợp từng cổng một.

4.Mở siêu thiết bị đầu cuối bằng cách sử dụng máy tính A, Chọn kết nối COM1, Chú ý tạo Baud và các tham số tương tự với cài đặt web của bộ định tuyến.

5.Bây giờ, nó có thể truyền dữ liệu trong suốt cho A và B

T260S được sử dụng làm máy chủ và thực hiện truyền dữ liệu từ xa

1. Trước tiên, hãy đăng ký tài khoản DDNS, sau đó, chúng tôi sử dụng hay oray để kiểm tra, đăng ký tài khoản Oray là szlbt.xicp.net.

2. Nhập màn hình quản lý người dùng T260S -3G / 4G Cài đặt -DDNS, điền thông tin tài khoản DDNS, đảm bảo tài khoản có thể được đăng ký thành công.

3.Nhập dịch vụ hệ thống - dịch vụ cổng chính, Khởi động chức năng máy chủ của T260S

4.T260S kết nối Internet bằng web 3G / 4G viễn thông của Trung Quốc. Đặc biệt giải thích, Chỉ có viễn thông Trung Quốc cung cấp IP bên ngoài trong Internet 3G / 4G trong nước. Trung Quốc unicom và viễn thông di động Trung Quốc cung cấp IP nội bộ, Chúng tôi không thể sử dụng DDNS

5. Tìm máy tính bất cứ điều gì bạn muốn, Ping szlbt.xicp.net, lấy địa chỉ IP của T260S. Chúng tôi có thể có được địa chỉ IP (113.113.105.150).

6. Cài đặt phần mềm kết thúc khách hàng TCP trên máy tính. Làm cài đặt liên quan.

7. T260S sử dụng cổng nối tiếp để kết nối máy tính, mở siêu khách hàng, sau đó nó có thể lấy dữ liệu từ đầu khách hàng.
